При выполнении горизонтально-направленного бурения (ГНБ) для прокладки подземных коммуникаций, особенно в условиях плотной городской застройки или на участках с нестабильными грунтами, особое внимание уделяется технологии расширения пилотной скважины. Одним из наиболее надёжных и проверенных подходов является двухэтапное расширение скважины до диаметра 450 мм с обязательным применением бентонитового раствора. Эта методика обеспечивает не только соответствие проектным требованиям по геометрии скважины, но и высокую устойчивость стенок бурового канала, предотвращая просадки поверхности и обрушение грунта.
Этап 1. Первичное расширение
После завершения бурения пилотной скважины по заданной траектории, буровая головка выводится в приёмный котлован. На этом этапе к буровой колонне вместо навигационной головки подсоединяется расширитель (ример) первого диаметра — как правило, Ø300–350 мм. Колонна протягивается обратно к стартовой точке, одновременно расширяя скважину.
В процессе проходки в скважину подаётся бентонитовый раствор, который:
- обволакивает стенки скважины, формируя устойчивую глинистую плёнку;
- снижает трение между грунтом и расширителем;
- выносит шлам и буровую мелочь на поверхность;
- компенсирует давление грунтовых вод, предотвращая их прорыв в канал.
Этот этап закладывает основу для стабильного и ровного канала, готового к финальному расширению.

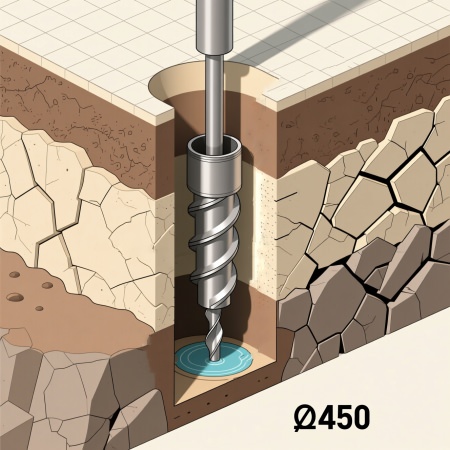

Этап 2. Финальное расширение до Ø450 мм
После стабилизации грунта и выдержки в течение необходимого времени (в зависимости от типа почвы и условий), выполняется второе расширение с использованием римера диаметром 450 мм. На этом этапе бентонитовый раствор подаётся с повышенной концентрацией и оптимизированными реологическими свойствами, что позволяет:
- эффективно удерживать стенки канала даже в рыхлых, песчаных или водонасыщенных грунтах;
- минимизировать риск локальных обвалов или усадки верхних слоёв;
- обеспечить гладкую внутреннюю поверхность скважины, облегчающую последующую протяжку трубы.
Благодаря двухэтапной технологии, нагрузка на грунт распределяется постепенно, а буровой канал получает достаточный запас прочности для безопасной прокладки коммуникаций (например, ПНД-труб, футляров или кабельных лотков).
Преимущества двухэтапного расширения с бентонитом
- Повышенная надёжность — особенно важна при проходке под автодорогами, железнодорожными путями, зданиями или благоустроенными территориями (парки, детские площадки, набережные).
- Минимизация рисков — исключаются просадки, деформации и повреждение существующей инфраструктуры.
- Соответствие нормативам — применение бентонитового раствора рекомендовано при работе в нестабильных грунтах согласно отраслевым стандартам и требованиям Ростехнадзора.
- Экономическая эффективность — хотя двухэтапное расширение требует дополнительного времени, оно снижает вероятность аварийных ситуаций и повторных проходок, что в итоге сокращает общую стоимость проекта.
Заключение
Двухэтапное расширение скважины до Ø450 мм с использованием бентонитового раствора — это современный, технологически обоснованный подход, сочетающий точность инженерного расчёта, заботу об окружающей среде и сохранение целостности приповерхностных конструкций. Такой метод особенно актуален для сложных участков в городах, на особо охраняемых территориях или при строительстве ответственных инженерных сетей с длительным сроком службы.
